擠壓式注漿泵

更新：2021/1/5 8:41:53??????點擊：

品牌：???
型號：???

產品介紹

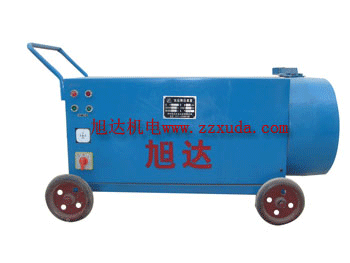

擠壓式注漿泵

XZ系列軟管擠壓式注漿泵是在國外先進技術基礎上，結合我國建筑施工的現狀改型設計的新產品；該機不僅可噴涂各種砂漿、防火涂料，還可用于壓力灌漿、輸送砂漿，也可在GRC（玻璃纖維增長水泥）工業中制作水泥制品等。

泵殼內裝有一個增強復合材料制成的泵管，泵管在設定的長度上被擠壓，泵的轉盤上安裝有擠壓滾輪。當轉盤在主軸帶動下轉動時，擠壓頭或擠壓滾輪連續地擠壓泵管，迫使泵管內的物料流向輸料管路。擠壓過后，泵管在復原輪的作用下復原時便形成了對料斗中物料的抽吸作用。這樣，轉盤轉動一周，泵管內的物料便以一定的流量被泵出，轉子連續轉動時，泵管便可以連續地吸入、排出物料、泵殼內添加有專用的潤滑液，以降低泵管的發熱和磨損。

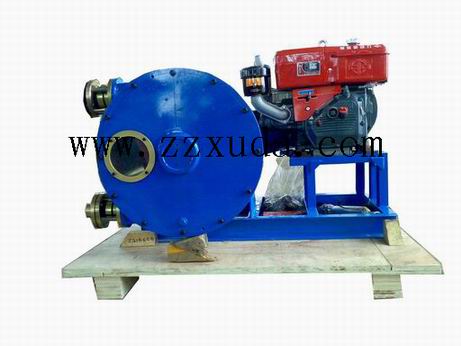

旭達工業軟管泵技術參數表

技術參數	排量	額定壓力	軟管內徑	軟管外徑	軟管長度	泵轉速	介質最大粒徑	最大吸程	電機功率
型號	l/h	MPa	mm	mm	mm	r/min	mm	m	KW
XD10	60	0.6	10	24	520	45	2	2	0.37
XD10B	100	0.6	10	24	520	80	2	2	0.37
XD15	210	0.6	15	36	715	45	2	2	0.55
XD15B	300	0.6	15	36	715	75	2	2	0.55
XD25	800	1.5	25	49	900	50	3	3	1.1
XD25B	1300	1.5	25	49	900	80	3	3	1.5
XD32	1300	1.5	32	60	1030	50	3	4	2.2
XD32B	1800	1.5	32	60	1030	75	3	4	2.2
XD38	2000	1.5	38	66	1150	40	5	4	2.2
XD38B	2700	1.5	38	66	1150	55	5	4	3.0
XD38C	3500	1.5	38	66	1150	70	5	4	4.0
XD50-558	4200	1.5	51	84	1360	35	6	5	4.0
XD50-558B	5400	1.5	51	84	1360	45	6	5	5.5
XD50-680	6300	1.5	51	84	1750	35	6	5	7.5
XD50-680B	8000	1.5	51	84	1750	45	6	5	7.5
XD65-680	9200	1.5	64	100	1750	40	8	5	7.5
XD65-680B	12000	1.5	64	100	1750	45	8	5	11.0
XD65-770	13500	1.2	64	100	1900	45	8	5	11.0
XD65-770B	16500	1.0	64	100	1900	55	8	5	11.0
XD-770	18000	1.0	76	116	1900	45	10	5	11.0
XD-770B	22000	1.0	76	116	1900	55	10	5	15.0
XD76-915	24000	1.0	76	116	2500	40	10	5	15.0
XD76-915B	30000	1.0	76	116	2500	50	10	5	18.0
XD100	33500	1.0	102	148	2500	35	15	5	18.0
XD100B	42000	0.75	102	148	2500	45	15	5	18.0

1. 表中電動機防護等級為IP55電壓等級為380V頻率為50HZ;

2. 表中泵的排量是以水為介質測定的；

3. 客戶可根據選型表提出泵體及軟管的技術要求；

4. 擠壓軟管根據輸送介質，耐磨，耐酸，耐堿，耐有機溶劑等幾種形式；

5. 整體尺寸重量根據詳細選型及安裝要求而定。

常用擠壓式注漿泵技術參數表

擠壓式注漿泵	XZB16	XZB38	XZB51	XZB65
生產能力（L/min）	5	30	70	150
最大壓力(Mpa)	0.8	3	2	1.5
擠壓管內徑	￠16	￠38	￠51	￠65
輸出管內徑	￠19	￠32	￠38	￠51
主電機功率(KW)	0.75	2.2/2.8	4	5.5
整機重量（Kg）	50	300	450	700
外形尺寸	700400600	1140700600

機器特征：

1）結構簡單，輸送灰漿時，灰漿不與金屬零件接觸，易損件較為單一，主要是擠壓管，便于維護管理。

2）體積小，重量輕，操作方便。

3）成本低廉，特別適應于小成本條件下的小規模工程施工。

工程應用介紹

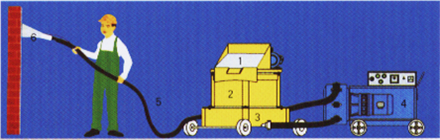

1. 在建筑工程中噴涂抹灰
用戶根據需要配上不同口徑的噴嘴，就可以噴涂建筑墻體底層及各式面層，使面層具有波狀、粒狀、花壯點、拉毛等不同的質感，還可以噴涂飾面涂料、特種涂料、且適用于高層建筑中輸送灰漿。該新產品比手工操作可提高工效3-5倍。

2. 在GRC工業中制作水泥制品
可用該泵進行直接噴射法、注漿法、連續纏繞法來制作GRC的各種制品，如浴缸、隔墻板、排污管、活動房、藝術塑像等。本產品大量應用在國內生產GRC制品的廠家，用戶使用結果表明，該泵經久耐用，制作GRC周期短，質量好、造價低、取得了良好的經濟效益。

3. 在水泥預制構件和橋梁中予應力后張法灌漿
采用該泵進行予應力后張法灌漿，可制作大、中型混凝土予制構件及其各種制品。貴州橋梁工程公司就把該泵應用橋梁灌漿。武漢新火車站、徐州混凝土構件公司等單位均用該泵進行予應力后張法灌漿。

4. 壓力灌漿
在堤壩、水庫、隧道、煤礦、碼頭、橋梁等工程中，可對洞孔、裂縫進行壓力灌漿。用該泵給錨桿灌注水泥沙漿的工藝，在上海、廣州地鐵、云南漫彎水庫以及各大煤礦施工中發揮了重要作用

5. 在基礎工程上的應用
當深層攪拌打樁機進入預定深度后，通過該泵將漿液輸入樁管內，利用打樁機深層攪拌，可以高質量完成水泥樁施工。先后在上海、河北、廣東、江蘇、福建、山東、海南、浙江、深圳、珠海等省市得到重要應用。

6. 應用在鋼鐵工業中
可用該泵灌注冶煉鋼爐中的耐火材料、耐火水泥漿，并可噴涂絕熱材料。

7. 防火涂料噴涂
對木結構或混凝土結構房屋、倉庫等用該泵噴涂防火涂料，可以起到防火作用。在北京、上海、深圳、武漢等各大中城市得到廣泛使用。
